Ċentru tal-magni orizzontali ta '4 assi

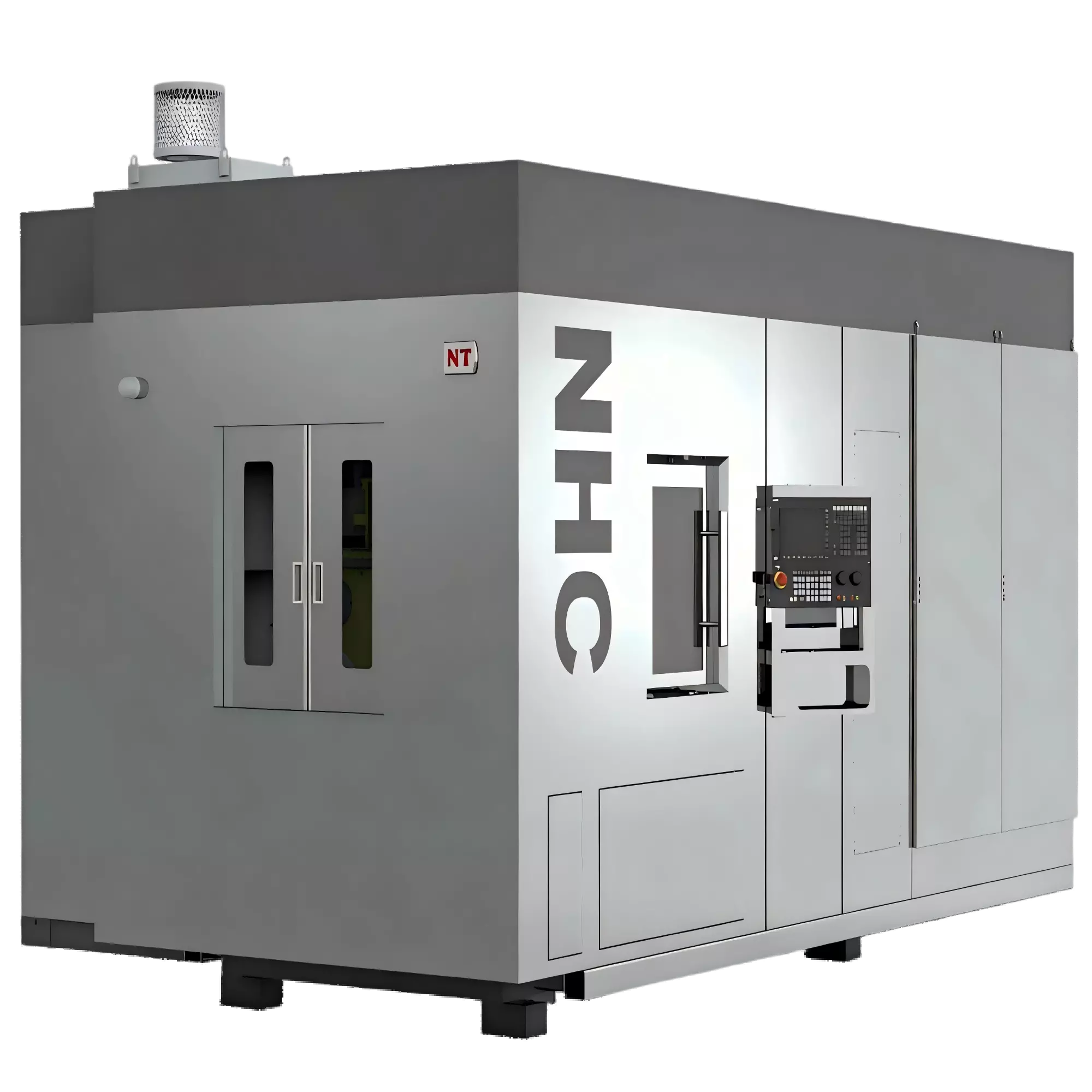

NHC -40 Ċentru tal-magni orizzontali

4 Assi Orizzontali Machining Centre huwa apparat li jżid funzjoni ta 'rotazzjoni tar-raba' assi maċ-ċentru tradizzjonali tal-magni CNC bi tliet assi . il-mejda tax-xogħol tagħha hija rranġata orizzontali oqsma, u huma adattati għall-ipproċessar ta 'preċiżjoni għolja ta' partijiet kumplessi .

Karatteristiċi

Eżattezza għolja tal-magni
NHC-A40 jadotta disinn ta 'struttura kaxxa fil-kaxxa, bl-assi x bħala slide orizzontali, il-kaxxa tal-magħżel tal-assi y irranġat vertikalment, u l-assi z bħala xogħol tax-xogħol li jimxi' l quddiem u lura {{7} dan id-disinn jgħin biex jitnaqqas id-devjazzjonijiet ġeometriċi kkawżati mill-gravità jew l-inertia tal-magni {}}} li jkopru l-bżonnijiet ta 'biċċiet tax-xogħol ġenerali ta' daqs medju . L-assi kollha huma mgħammra bi gwidi lineari tar-rombli (INA / Rexroth), li jżidu l-kapaċità tat-tagħbija b'aktar minn 30% meta mqabbla mat-tagħbija komuni tal-pjastra fl-industrija . it-tliet assi kollha huma mgħammra bi skali ta 'fagor kif standard, u bl-istandard, u bl-istandard, u bl-istandard, u bl-istandard, u bl-iskali tal-fag. 0 . 008 mm, u r-ripetibbiltà hija kkontrollata għal 0.005 mm.

Kapaċità qawwija ta 'qtugħ b'ħafna kundizzjonijiet
NHC-A40 huwa mgħammar bi magħżel elettriku HSK-A100 b'veloċità massima ta '10, 000 rpm u qawwa nominali ta '18 . 5 kW / 26 kW (y-tip / △-type connection).} il-quċċata tista' tilħaq 45 kw u l-peak Torque jista 'jilħaq il-512 nm. S 6-25% Kundizzjonijiet tax-Xogħol . meta mqabbla ma 'prodotti simili bħal Doosan NHP4000 bi torque tal-quċċata tal-magħżel ta' 420 NM, NHC-A40 għandu kapaċitajiet ta 'qtugħ ta' duty aktar b'saħħithom u huwa adattat biex jaqta 'materjali ta' l-istront għoli bħal liga tat-titanju u azzar tal-moffa.

Tabella Rotary b'erba 'assi
L-għodda tal-magna hija mgħammra b'tabella li ddur ta 'preċiżjoni A-Axis CNC b'dijametru ta' 400 mm, li jappoġġja 0 . 001 grad b'riżoluzzjoni għolja indiċjar kontinwu, dijametru ta 'rotazzjoni massimu ta' 500 mm, u kapaċità ta 'tagħbija massima ta' 500 kg . l-istruttura tadotta l-irkaptu tad-dudu, u riġidità għolja Sekondi . L-assi A jista 'jkun mgħammar bi gradilji ċirkulari Fagor jew Heidenhain biex itejjeb l-eżattezza tal-pożizzjonament fix-xenarji ta' proċessar ta 'konnessjoni multi-assi.

Magazin tal-għodda effiċjenti u kombinazzjoni ta 'għalf b'veloċità għolja
It-tagħmir huwa mgħammar bi rivista tal-għodda tat-tip robot {}} robot (ATC), b'ħin ta 'bidla tal-għodda TT ta' 3 sekondi biss, li jappoġġja dijametru massimu ta 'għodda ta' 110 mm (220 mm meta ma jkunx hemm għodda li jmiss 0 . Aċċellerazzjoni 6G, il-ħin mhux tal-qtugħ huwa mqassar . meta mqabbel mat-tagħmir simili konvenzjonali b'24 skieken u 40 m / min veloċità tal-għalf, l-effiċjenza ġenerali taċ-ċiklu ta 'NHC-A40 hija mtejba b'madwar 25%.

L-oġġetti kollha bi ■ jistgħu jiġu aġġornati b'għażla

L-għodda tal-magna hija mgħammra b'tabella li ddur ta 'preċiżjoni tal-gerijiet tad-dudu b'daqs ta' φ400mm . It-tagħbija massima hija ta '500kg . L-assi X / Y / Z huma kollha mgħammra bi skali ta' ħakk ta 'preċiżjoni, u l-assi A jista' jkun mgħammar b'għażla bħala għażla .

■ L-oġġetti huma użu biss meta jintgħażlu għażliet relatati
